Automatyczny analizator przekroju zaciskowego WPM-SE4

Osiągnięcie niezrównanej precyzji w kontroli jakości wiązek przewodów dzięki w pełni automatycznemu analizatorowi przekroju przekroju zaciskowego WPM-SE4

Wprowadzenie:

W wymagający krajobraz produkcji wiązek przewodów, zapewniający integralność i niezawodność zacisków końcowych są najważniejsze. Przedstawiamy w pełni automatyczny analizator przekroju przekroju końcowego WPM-SE4, nowoczesny precyzyjny instrument specjalnie zaprojektowany do Zrewolucjonizuj proces kontroli jakości wiązek przewodów. To System kompleksowy to nie tylko maszyna; To kompletne rozwiązanie, Zaprojektowany z uchwałą szybkością, dokładnością i powtarzalnością Analiza przekroju poprzecznych zacisków wiązek przewodów. Od motoryzacji do Lotnictwo lotnicze, WPM-SE4 umożliwia producentom w różnych branżach Gwarantować najwyższe standardy jakości zacisków, minimalizując wady i maksymalizacja wydajności produktu.

Kluczowe cechy i korzyści: Precyzja, szybkość i automatyzacja na nowo zdefiniowane

The WPM-SE4 jest szczytem doskonałości inżynieryjnej, integrując nowoczesne technologie zapewniające niezrównaną wydajność i użytkowanie doświadczenie. Oto szczegółowy przegląd kluczowych cech, które sprawiają, że Ten analizator jest niezbędnym zasobem dla kontroli jakości Operacje:

• W pełni automatyczny, zintegrowany system dla usprawnionego przepływu pracy: WPM-SE4 to w pełni automatyczny system, który płynnie integruje każdy etap analizy przekroju. Od precyzyjnego cięcia i szlifowania, przez próbkowanie optyczne, czyszczenie korozyjne, aż po akwizję obrazu, Wszystko jest zautomatyzowane w jednej, spójnej jednostce. Ta automatyzacja drastycznie ogranicza ręczną interwencję, minimalizuje błąd operatora oraz Zapewnia spójne, powtarzalne rezultaty.

• Opatentowana technologia cięcia i szlifowania w jednym kroku: Wykorzystując najnowszą opatentowaną technologię, WPM-SE4 wykonuje cięcie i szlifowanie w jednej, zsynchronizowanej operacji. To innowacyjne podejście gwarantuje idealną płaskość końcową – kluczowy czynnik dla dokładnej analizy przekroju poprzecznego. To eliminuje niespójności powstające przez oddzielne cięcie i szlifowanie Procesy, zapewniające lepsze przygotowanie próbek i bardziej niezawodne danych.

• Bezprecedensowa szybkość: Pełna analiza w zaledwie 3 minuty: Czas jest kluczowy w produkcji. WPM-SE4 został zaprojektowany z myślą o wysokiej szybkości, zdolny do ukończenia całego przetwarzania i analizy pojedynczego terminala w imponujące 3 minuty. Ta wyjątkowa przepustowość znacząco przyspiesza Twoją jakość Proces inspekcji, umożliwiający szybszą informację zwrotną i szybsze wydawanie spraw identyfikacji oraz zwiększonej efektywności produkcji.

• Prostota, wygodność i szybka obsługa dla lepszego doświadczenia użytkownika: Pomimo zaawansowanej technologii, WPM-SE4 został zaprojektowany z myślą o prostej, wygodnej i szybkiej obsłudze. Intuicyjny interfejs i zautomatyzowane procesy minimalizują trening Wymagania i maksymalizacja efektywności operatora. Skup się na wynikach, nie na skomplikowane procedury.

• System akwizycji obrazu wysokiej rozdzielczości importowany do Japonii dla bezkompromisowej klarowności: U podstaw WPM-SE4 leży japoński system do akwizycji wysokiej rozdzielczości. Ten zaawansowany system rejestruje niezwykle szczegółowe obrazy przekrojowe w przekroju, zapewniając dokładne pomiary i analizę. Wyższa jakość obrazu pozwala na precyzyjną ocenę cech zacisków, co prowadzi do bardziej świadomych decyzji jakościowych. System Dysponuje japońskim przemysłowym systemem HD o rozdzielczości 5 milionów pikseli, zapewniającym wyjątkową klarowność obrazu.

• Importowany do Japonii segmentowy system optyczny bez zoomu do szczegółowej obserwacji: Analizator wyposażony jest w japoński system optyczny bez zoomu segmentowego. Ten wysokiej jakości system optyczny zapewnia całkowity zakres powiększenia wideo 30~312X, umożliwiając zarówno perspektywy przeglądowe, jak i bardzo szczegółowe badania struktur zaciskowych. Ten wszechstronny zakres powiększenia zapewnia możliwość analizy każdego aspektu przekroju końcowego z wyjątkową klarownością.

• Precyzyjne komponenty dla niezachwianej niezawodności i dokładności: WPM-SE4 został zbudowany z wysokiej jakości komponentów, zapewniając długotrwałą wydajność i wyjątkową precyzję:

  • Niemiecki Motor: Zapewnia mocne i niezawodne działanie mechanizmów cięcia i szlifowania.

  • Japońskie silniki serwomechanizmów Panasonic (oś X i Y): zapewniają precyzyjny i kontrolowany ruch zarówno osią X, jak i Y podczas procesu cięcia i szlifowania, gwarantując dokładność i powtarzalność.

  • Japoński sterownik Mitsubishi PLC: Działa jak inteligentny mózg systemu, zapewniając płynne i skoordynowane działanie wszystkich zautomatyzowanych procesów.

• Kompleksowe oprogramowanie do analizy sekcji terminalowych (importowane z Japonii): WPM-SE4 jest wyposażony w profesjonalne oprogramowanie do analizy sekcji terminalowych importowane z Japonii. Oprogramowanie to jest specjalnie zaprojektowane do analizy przekrojów zaciskowych przekrojów, oferując szereg narzędzi pomiarowych i analitycznych do ilościowej oceny jakości zacisków. Dla bezpieczeństwa danych i integralności oprogramowania, oprogramowanie jest wyposażone w blokadę szyfrowania i dostarczane na płycie CD.

• Szeroki zakres przewodów do wszechstronnych testów: WPM-SE4 został zaprojektowany do obsługi szerokiego spektrum rozmiarów przewodów, z odpowiednim zakresem przewodów 0,01~50mm<sup>2. Ta wszechstronność zapewnia, że analizator może obsłużyć szeroką gamę zastosowań wiązek przewodów, od delikatnych przewodów sygnałowych po większe przewody mocowe.

• Trwałe i delikatne ostrze importowane z Niemiec: Proces cięcia wykorzystuje ostrze o średnicy średnicy 110x0,5 mm importowane z Niemiec. To ostrze słynie z delikatnego, a jednocześnie trwałego charakteru, zapewniającego czyste i precyzyjne cięcia, przy jednoczesnym zachowaniu długotrwałej ostrości i niezawodności.

• Precyzyjne czyszczenie korozyjne dla optymalnej klarowności obrazu: System obejmuje końcowy proces czyszczenia korozji cieczą, który trwa zaledwie 5 sekund. Ten szybki etap czyszczenia usuwa zanieczyszczenia i zanieczyszczenia z przekroju poprzecznego, zapewniając optymalną klarowność obrazu do dokładnej analizy.

• Regulowane oświetlenie LED dla stałego oświetlenia: Całkowicie białe, regulowane oświetlenie LED zapewnia stałe i kontrolowane oświetlenie terminala przekrój. To regulowane oświetlenie zapewnia optymalną widoczność oraz Jakość obrazu, niezależnie od materiału końcowego czy oświetlenia otoczenia warunki.

• Kompaktowa powierzchnia umożliwiająca łatwą integrację z przestrzeniami roboczymi: Przy wymiarach W500XD350XH350 WPM-SE4 może się pochwalić kompaktową powierzchnią, co ułatwia integrację z istniejącymi laboratoriami lub halami produkcyjnymi.

Specyfikacje techniczne:

Zastosowania:

The Całkowicie automatyczny analizator przekroju przekrojowego terminala WPM-SE4 jest niezbędny do kontroli jakości w szerokim zakresie branż, w tym:

• Produkcja kabelowych wiązek samochodowych: Zapewnienie niezawodności i bezpieczeństwa systemów elektrycznych samochodowych.

• Lotnictwo i obrona: Spełnianie rygorystycznych standardów jakości dla krytycznego okablowania w samolotach i systemach obronnych.

• Elektronika konsumencka: Gwarancja długoterminowej wydajności zakończeń przewodów w urządzeniach elektronicznych.

• Produkcja sprzętu przemysłowego: Weryfikacja odporności okablowania w maszynach i systemach sterowania.

• Jakie jest główne zastosowanie analizatora przekrojów końcówek w pełni automatycznego WPM-SE4?

  WPM-SE4 jest przeznaczony do precyzyjnej kontroli jakości w produkcji wiązek przewodów i kabli. Automatycznie analizuje przekroje zacisków, aby zapewnić prawidłowe ściśnięcie przewodu, umieszczenie izolacji i integralność końcówki, co jest kluczowe dla niezawodności elektrycznej i bezpieczeństwa w przemyśle motoryzacyjnym, lotniczym i elektronicznym.

  Jaki zakres powiększenia oferuje WPM-SE4 i dlaczego jest to ważne?

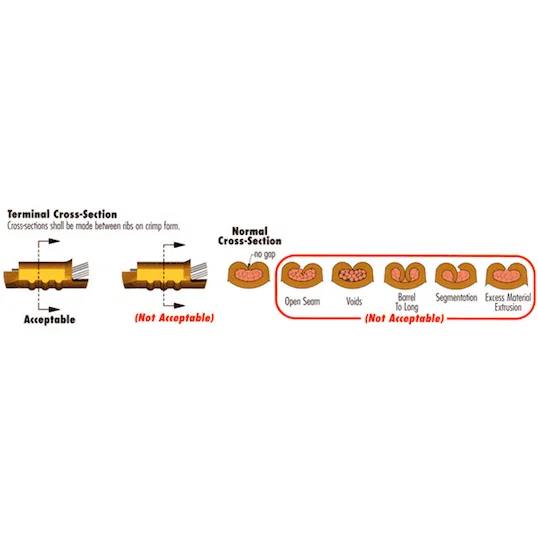

  Analizator zapewnia szeroki zakres powiększenia od 30x do 312x. Jest to niezbędne do szczegółowej inspekcji różnych rozmiarów końcówek i typów zacisków, umożliwiając operatorom wyraźną wizualizację drobnych wad, takich jak puste przestrzenie, pęknięcia lub nieprawidłowy rozkład żył przewodu, które mogłyby zagrozić wydajności połączenia.

  W jaki sposób funkcjonalność automatyczna poprawia kontrolę jakości wiązek przewodów?

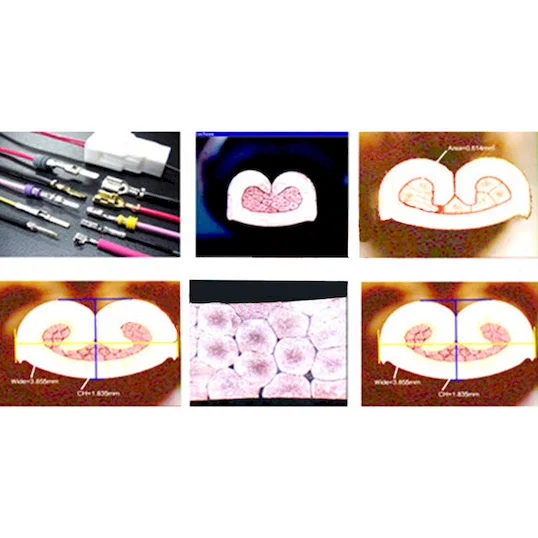

  W pełni automatyczna praca eliminuje błąd ludzki i subiektywność z procesu pomiarowego. Po załadowaniu próbki system automatycznie przechwytuje, analizuje i raportuje kluczowe parametry, takie jak wysokość i szerokość zacisku oraz pole przekroju, zapewniając spójną, powtarzalną i szybką inspekcję, co zwiększa ogólną jakość i wydajność produkcji.

  Jakie znaczenie ma zakres pomiarowy 0,01–50 mm² oraz japoński obraz HD?

  Szeroki zakres 0,01–50 mm² pozwala analizatorowi obsługiwać wszystko od ultradrobnych po ciężkie końcówki, czyniąc go uniwersalnym dla różnych linii produkcyjnych. Japoński system obrazowania wysokiej rozdzielczości dostarcza wyjątkowo wyraźne, ostre i kontrastowe obrazy, umożliwiając precyzyjne wykrywanie nawet najmniejszych niedoskonałości dla wiarygodnych i dokładnych ocen jakości.

  Jakie są kluczowe korzyści z integracji WPM-SE4 w procesie obróbki przewodów?

  Integracja WPM-SE4 poprawia kontrolę jakości, zapewniając obiektywną, opartą na danych inspekcję, redukując koszty złomu i przeróbek. Zwiększa prędkość i spójność inspekcji, wspiera zgodność z normami branżowymi (takimi jak ISO i specyfikacje motoryzacyjne) i ostatecznie pomaga producentom dostarczać bardziej niezawodne wiązki przewodów, poprawiając bezpieczeństwo produktu i zadowolenie klienta.
